半光尼龍再生顆粒之消光劑的重要性
人氣：
發表時間：2022-12-30 14:38:32

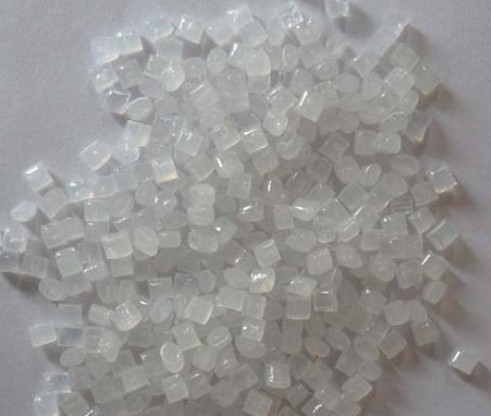

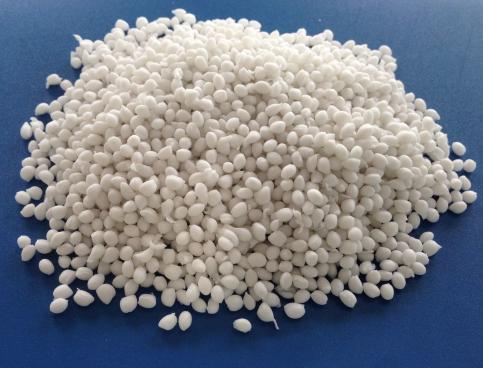

半光尼龍(PA66改性，PA610，，PA12，PA1010，PA1012，尼龍改性，增強尼龍，阻燃尼龍)再生顆粒通常都要加入0.3%-2.5%的消光劑，消光劑的品質、加入方法、分散性對切片紡絲的可紡性、消耗甚至染色性都具有極大的影響，甚至可以說是至關重要。尼龍再生顆粒聚合使用的消光劑多為銳太型TIO2，盡管金紅石型TIO2消光效果更好，但它的硬度太大，容易磨損切片滾刀和紡絲噴絲孔，半光和全光尼龍再生顆粒聚合用消光劑以銳太型TIO2居多。
消光劑對半光尼龍(PA66改性，PA610，，PA12，PA1010，PA1012，尼龍改性，增強尼龍，阻燃尼龍)再生顆粒性能影響較大的幾個指標有：粒徑、粒徑分布、純度、分散性、白度等。消光劑粒徑一般在0.15-0.35μm，粒徑太大，不僅影響TIO2對短波光的散射能力，降低消光效果，而且容易堵塞噴絲板，紡絲斷頭率上升。
粒徑過小，比如低于0.1μm，光線會從消光劑顆粒間隙通過，不發生反射或折射，消光效果降低，甚至喪失消光性能。為了保證尼龍再生顆粒的可紡性和染色性，TIO2的粒徑控制在0.3μm最佳，90%以上的粒徑小于1μm，5μm以上的顆粒盡可能沒有。
??????
??????
關于半光尼龍再生顆粒之消光劑的重要性的信息，請撥打免費電話：4008-118-928 進行溝通咨詢，技術手機同微信：18621317168 歡迎你的來電交流！
